|
遇水膨脹止水條是以性能良好的膨潤土為基礎原料，通過物理和化學改性，使其具有極好的吸水膨脹性能和一般彈性體的彈性。依靠其自身的粘性直接粘貼預置在混凝土施工縫、后澆縫的界面上，二次澆注混凝土后（即被砼包裹的狀態下）。是理想的環保的防水材料，已被國家眾多大中型水利工程所采用。
遇到水后會逐漸膨脹,一方面堵塞可能存在的毛細孔隙、另一方面使其混凝土界面的接觸更加緊密,從而產生較大的抗水壓力，形成不透水的可塑性膠體，該止水產品具有膨脹倍率高，移動補充性強，置于施工縫，后澆縫后具有較強的平衡自愈功能，可自行封堵因沉降而出現的新的微小縫隙，對于已完工的工程，如縫隙滲漏水，可用該止水條重新堵漏，使用該止水條費用低且施工工藝簡單，耐腐蝕性*佳。

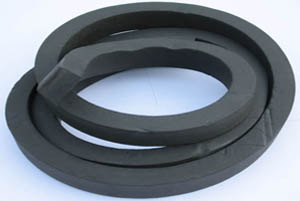

膩子型膨脹橡膠物理性能（BW） GB/T18173.3-2002
| 序 號 |
項目 |
指 標 |
| PN-150 |
PN-220 |
PN-300 |
| 1 |
體積膨脹倍率/% ≥ |
150 |
220 |
300 |
| 2 |
高溫流淌性（80℃×5 h） |
無流淌 |
無流淌 |
無流淌 |
| 3 |
低溫試驗（-20℃×5 h） |
無裂紋 |
無裂紋 |
無裂紋 |
| 1）檢驗結果應注明試驗方法。 |

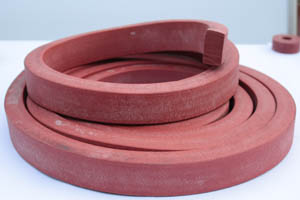

制品型膨脹橡膠物理性能（BF） GB/T18173.3-2002
| 序 號 |
項目 |
指 標 |
| PZ-150 |
PZ-250 |
PZ-400 |
PZ-600 |
| 1 |
硬度（邵爾A）/度 50-60 |
42±7 |
45±7 |
48±7 |
| 2 |
拉伸強度/MPa 2.5-3.97 ≥ |
3.5 |
3 |
| 3 |
扯斷伸長率/% ≥ |
450 |
350 |
| 4 |
體積膨脹倍率/% ≥ |
150 |
250 |
400 |
600 |
| 5 |
反復浸水試驗 |
拉伸強度/MPa ≥ |
3 |
2 |
| 拉斷伸長率/% ≥ |
350 |
250 |
| 體積膨脹倍率/% ≥ |
150 |
250 |
300 |
500 |
| 6 |
低溫彎折（-20℃×2h） |
無裂紋 |
注：1硬度為推薦項目
2成品切片測試應達到本標準的80%
3接頭部位的拉伸強度指標不得低于50% |
止水條規格尺寸：
止水帶的截面有矩形、梯形、三角形等。
供貨時可做：20×15mm、20×30mm、20×20mm、10×30mm、20×50mm、30×50mm、50×50mm、ф14mm、ф20mm、（2+3）×1.8mm 、△30mm 等幾十種長度、規格尺寸，膨脹率均可根據用戶需要加工訂做。
遇水膨脹止水條安裝施工方法:
1、在安裝對有預留式的粘貼方式，在先澆混凝土中需預留上止水條安放槽（可在模板中釘木條預留）。拆除先澆混凝土模板后，清除表面，使縫面無水、干凈、無雜物。
2、將止水條嵌入預留槽內。如不預留槽，對垂直縫可加用粘結劑全長粘貼，或用水泥釘加木條固定止水條；對水平縫可直接粘貼于混凝土表面。止水條粘貼以后應盡快澆注混凝土。在安裝粘貼過程中，應防遇水膨脹止水條受污染和受水的作用膨脹，以免景響使用效果。
3、該產品預置于混凝土施工縫、后澆縫的界面上，二次澆筑混凝土后（即被混凝土包裹的狀態下）遇水膨脹能徹底堵塞、阻隔滲漏水源。膨脹倍率高，移動補充性強。置于施工縫，后澆縫的該止水條具有較強的平衡自愈功能，可自行封堵因沉降而出現的新的微小裂隙。
4、對于已完工的工程，如果縫隙滲漏水，可用該止水條重新堵漏。防水、抗滲效果優于傳統的鋼板、橡膠及塑料止水帶，且施工方法簡便易行，省工省時。主體材料為無機礦物原料，具有耐老化、抗腐蝕、無污染等特性。
|
